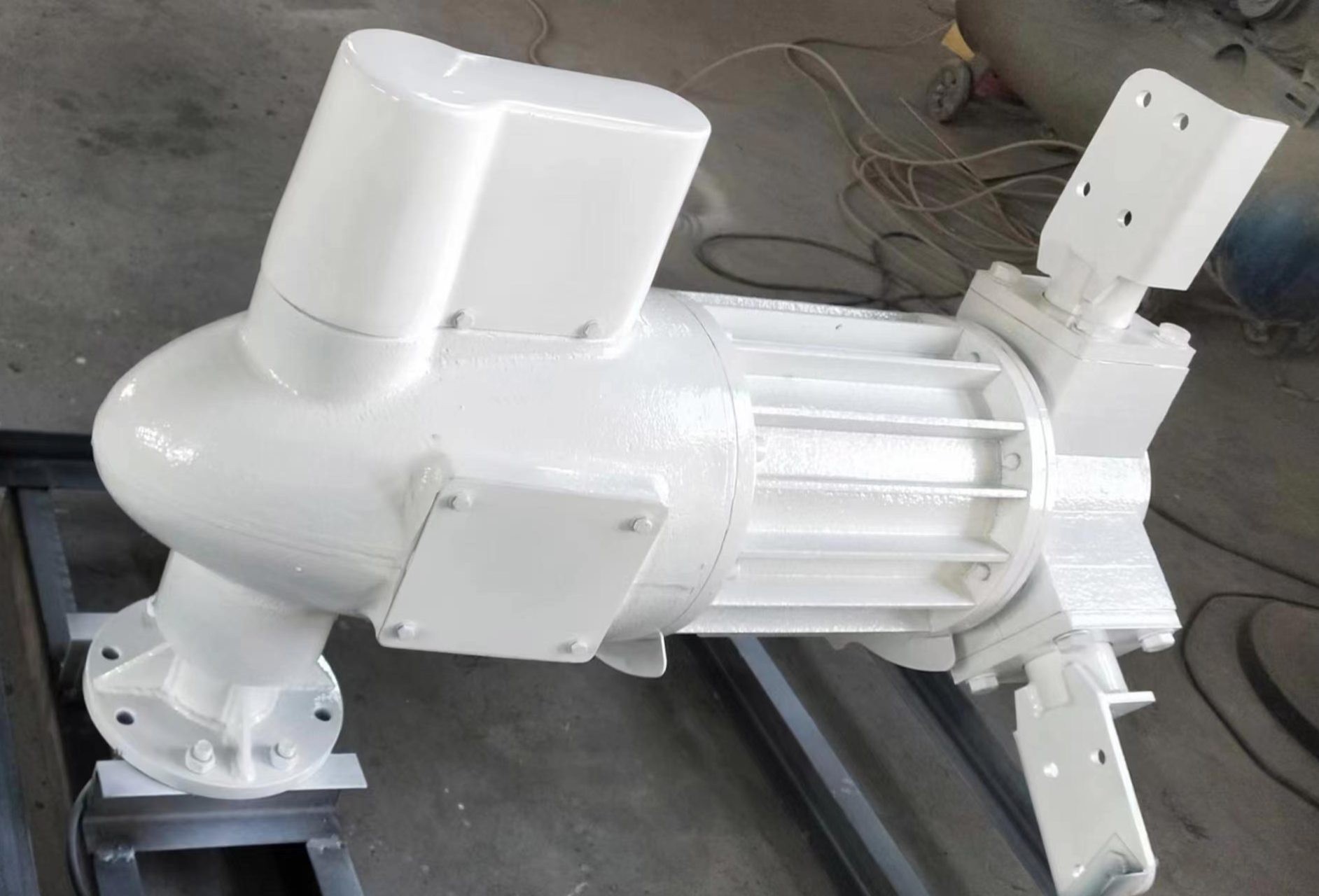

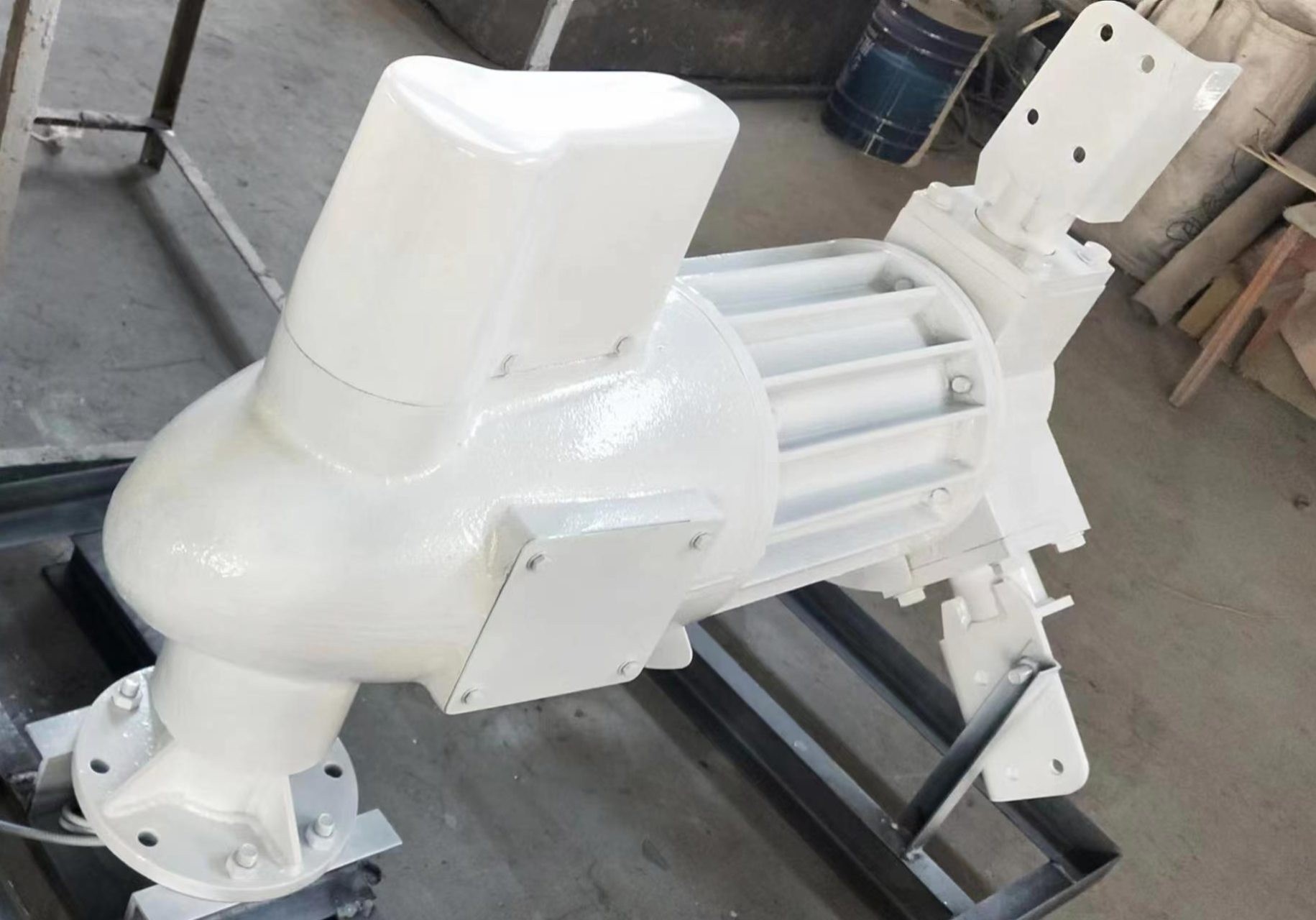

Aerogenerador de paso variable de 5 KW

Caracteristicas de producto

1. Velocidad de rotación controlada por fuerza centrífuga con mecanismo pasivo de paso variable.

2. Curva de potencia optimizada mediante resortes de dos etapas para equilibrar la fuerza motriz del paso.

3. Sin paleta trasera, diseño a favor del viento con electricidad transmitida por un anillo receptor.

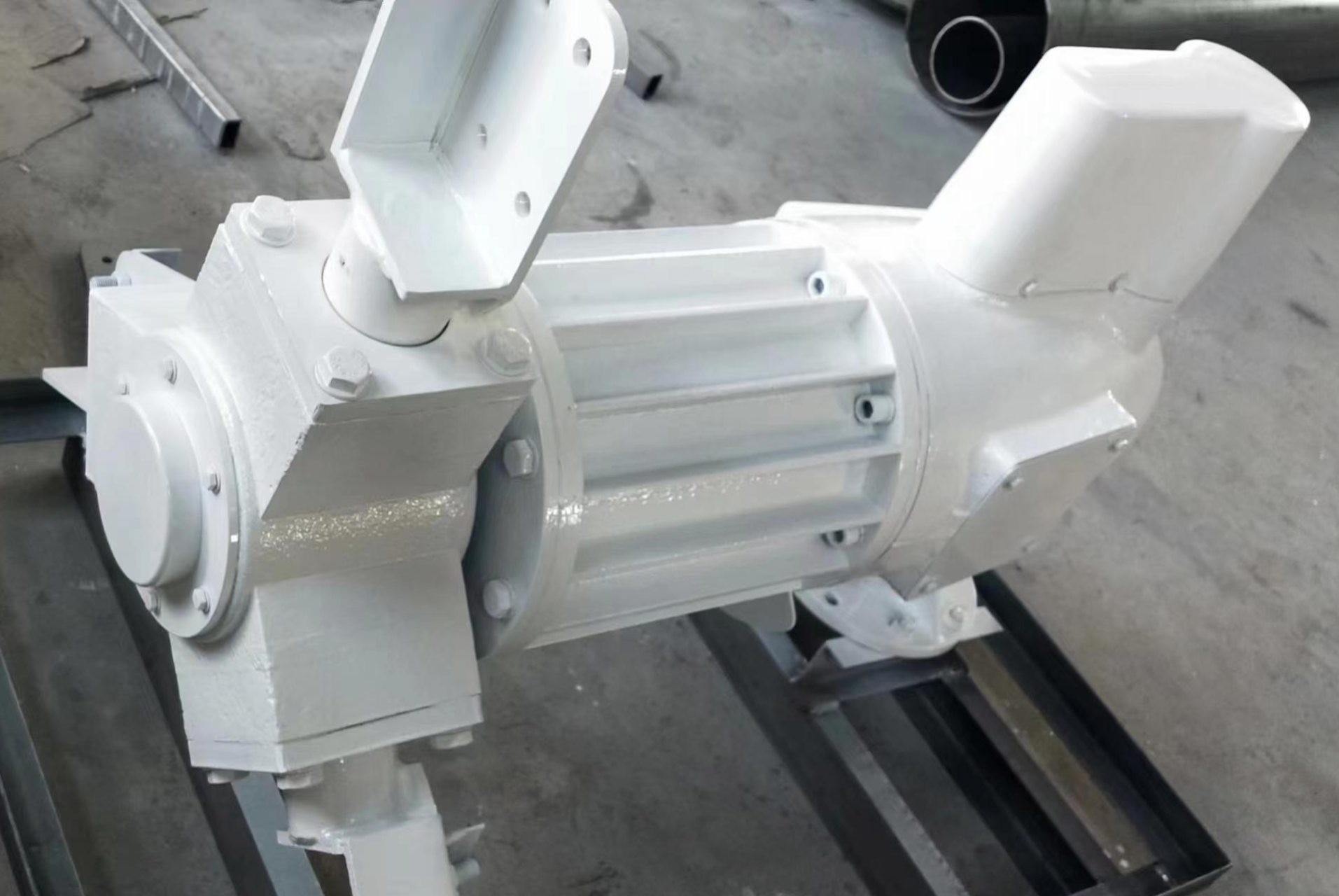

4. Generador de imanes permanentes de accionamiento directo trifásico sin mantenimiento.

5. Todas las superficies selladas con piezas exteriores de turbina galvanizadas, antioxidantes.

6. Instalación rápida y fácil operación.

7. Estructura compacta con apariencia aerodinámica y agradable.

8. Estabilidad y seguridad de funcionamiento con más de 15 años de vida útil y fácil mantenimiento.

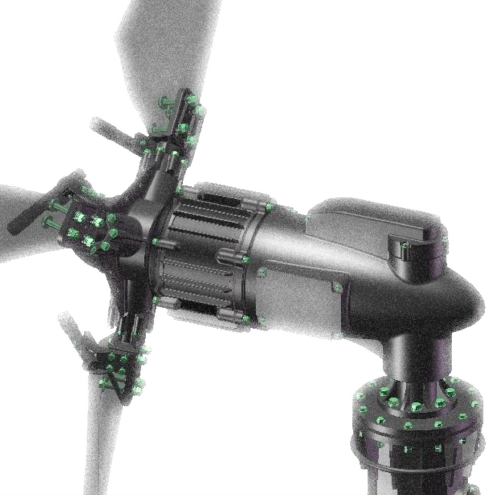

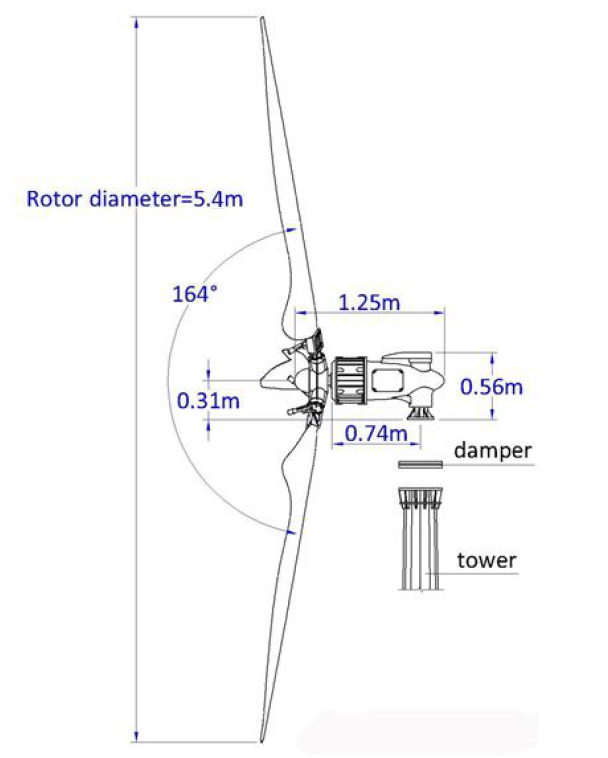

Dimensiones de la estructura

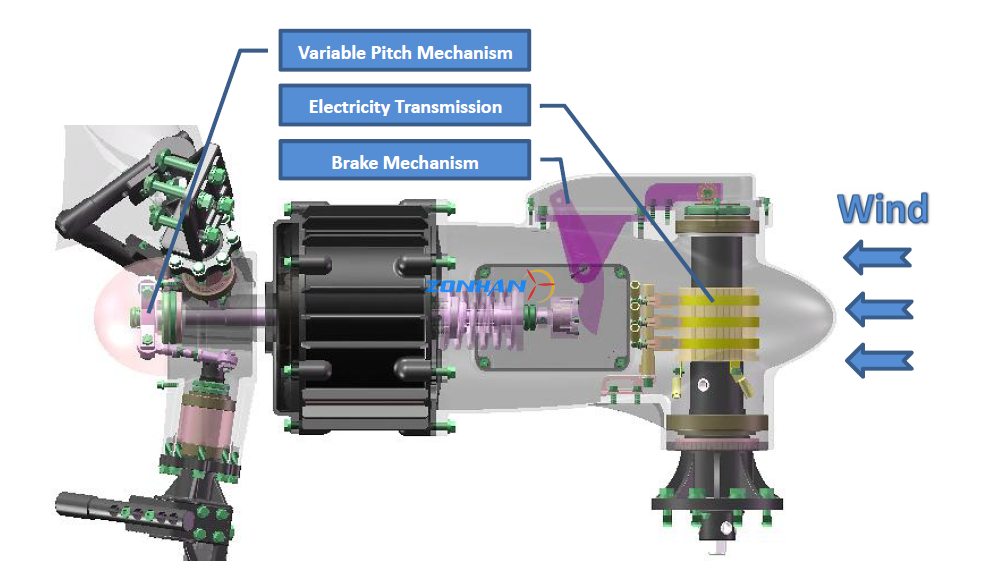

Unidades funcionales

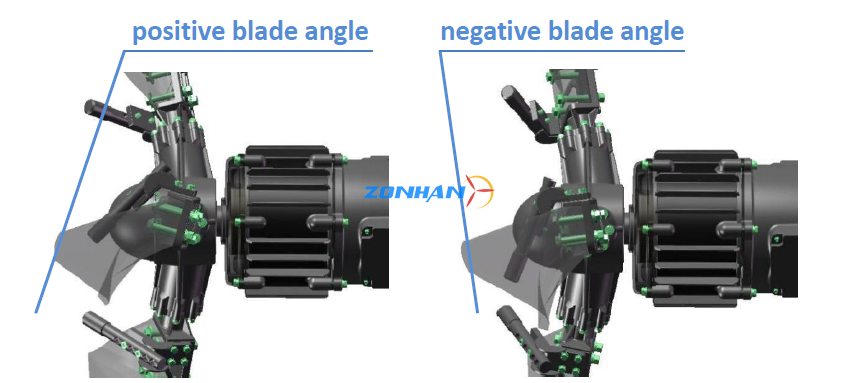

Mecanismo de paso variable

El ángulo de la pala es positivo de 15 grados como configuración de fábrica en la que es fácil que la turbina comience a girar.

Después de que la turbina se pone en funcionamiento, el ángulo de las palas gira rápidamente a 0 grados y la pala actúa en

su punto más eficiente (actúa un resorte). Produce una potencia eléctrica de 5 kW a una velocidad del viento de 10,5 m/s con

una velocidad de rotación del rotor de 240 rpm.

Si la velocidad del viento aumenta, la pala se ve obligada a girar hacia un ángulo negativo mediante martillos centrífugos para

limitar la velocidad de rotación (actúan dos resortes). Los resortes equilibran el ángulo de las palas y la velocidad de rotación

mientras regulan la generación de energía.

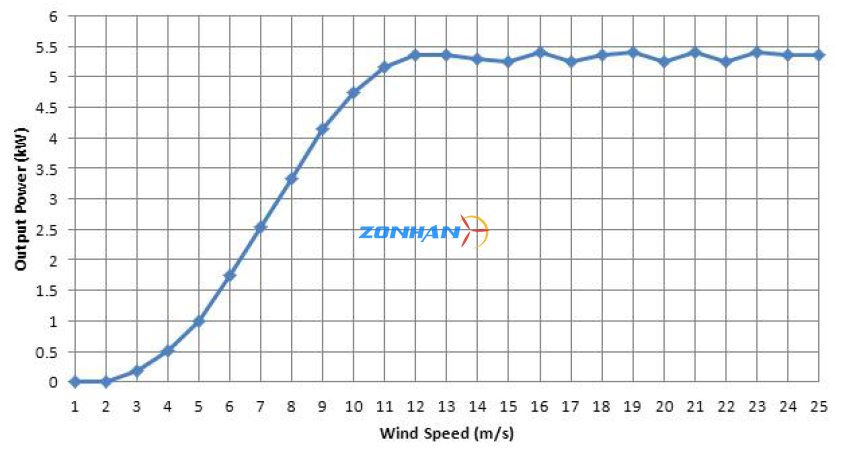

Curva de potencia

Parámetros técnicos

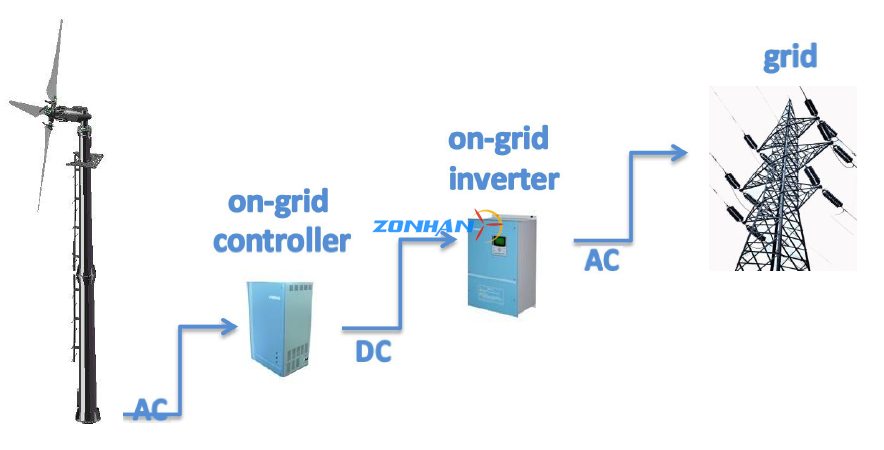

SISTEMA EN RED

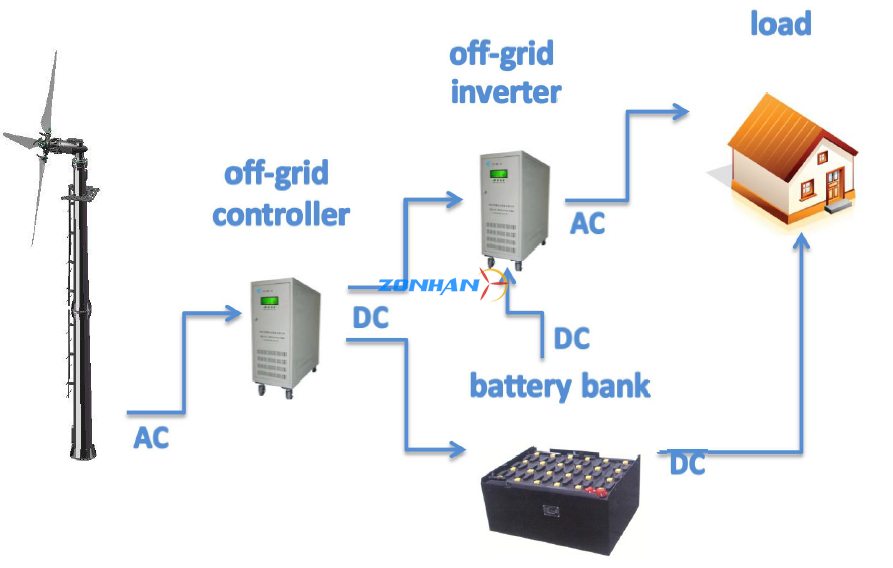

SISTEMA FUERA DE LA RED
