Éolienne à pas variable de 5 kW

Caractéristiques du produit

1. Vitesse de rotation contrôlée par force centrifuge avec mécanisme passif à pas variable.

2. Courbe de puissance optimisée par des ressorts à deux étages pour équilibrer la force motrice du pas.

3. Pas de girouette arrière, conception sous le vent avec électricité transmise par un anneau de collecte.

4. Générateur à aimant permanent à entraînement direct triphasé sans entretien.

5. Toutes les surfaces scellées avec un pot de pièces extérieures de turbine galvanisé, antirouille.

6. installation rapide et opération facile.

7. Structure compacte avec une apparence simplifiée et agréable.

8. Stabilité et sécurité de fonctionnement avec une durée de vie de plus de 15 ans, entretien facile.

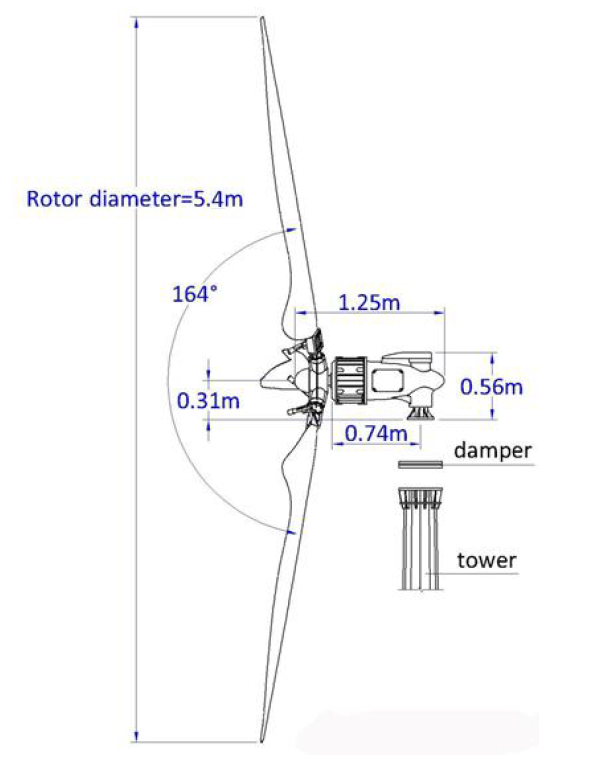

Dimensions de la structure

Unités fonctionnelles

Mécanisme à pas variable

L'angle des pales est de 15 degrés positifs comme réglage d'usine auquel la turbine peut facilement démarrer la rotation.

Une fois la turbine en marche, l'angle des pales tourne rapidement à 0 degré et la pale agit à son point le plus efficace

(un ressort agit). Il produit une puissance électrique de 5 kW à une vitesse de vent de 10,5 m/s avec une vitesse de rotation

du rotor de 240 tr/min. Si la vitesse du vent augmente, la pale est forcée de tourner vers un angle négatif par des marteaux

centrifuges pour limiter la vitesse de rotation (deux ressorts agissent). Les ressorts équilibrent l'angle des pales et la vitesse

de rotation tout en régulant la production d'énergie.

Courbe de puissance

paramètres techniques

SUR LE SYSTÈME DE RÉSEAU

SYSTÈME HORS RÉSEAU
